Автоматические насосные станции: назначение, устройство, особенности применения, принцип действия

Насосные станции — это один из ключевых компонентов современных инженерных систем, обеспечивающих водоснабжение, пожаротушение и технологические процессы на промышленных объектах. Оборудование данного класса проектируется с учетом высоких требований к бесперебойности, энергоэффективности и долговечности. В зависимости от решаемых задач такие станции могут оснащаться различными типами насосов, системами автоматики и вспомогательными узлами, что позволяет адаптировать их под конкретные условия использования.

Устройство насосной станции и ее принцип действия

Насосная станция представляет собой сложный инженерный комплекс, предназначенный для обеспечения бесперебойной подачи воды в системе водоснабжения, повышения давления в трубопроводах, а также в контурах пожаротушения. Функционирование поддерживается за счет слаженной работы основного и вспомогательного оборудования. В профессиональной среде станцией является совокупность взаимосвязанных элементов, смонтированных на общей раме или в модульном исполнении.

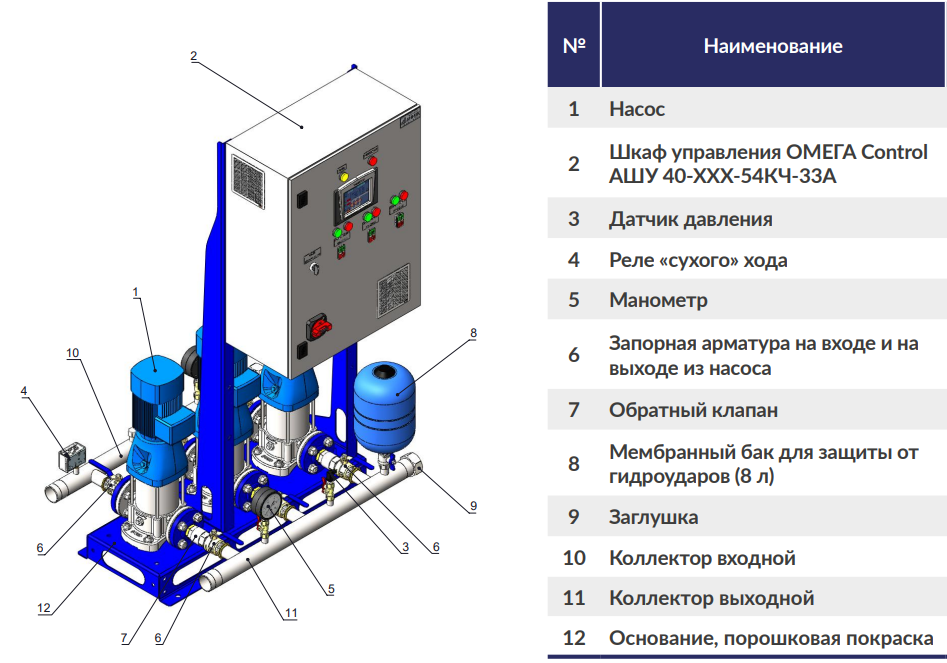

Рисунок 1. Устройство насосной станции Альфа STREAM®

Основное оборудование, на котором работает насосная станция

В основе функционирования насосных станций лежит сложное взаимосвязанное оборудование, где ключевая роль отводится насосным агрегатам. Если рассматривать базовую комплектацию, насос – это устройство, которое поднимает воду из источника и подает ее в гидроаккумулятор или непосредственно в сеть.

В состав основного оборудования входят:

• Насос. Выполняет функцию перекачивания рабочей среды. В зависимости от условий применяются поверхностные или погружные модификации.
• Гидроаккумулятор. Представляет собой емкость с эластичной мембраной. При заполнении водой мембрана растягивается, сжимая воздух в гидроаккумуляторе, что позволяет поддерживать стабильный напор в системе.
• Реле. Устройство, которое управляет работой насоса, замыкая или размыкая контакты в зависимости от текущих параметров. Корректная настройка реле определяет пороги срабатывания автоматики.
• Манометр. Служит для визуального контроля рабочего давления в трубопроводе.
• Обратный клапан. Предотвращает обратный ток жидкости при остановке насоса, исключая риск гидроударов.

Также обязательным элементом является приводной механизм, отвечающий за передачу энергии к насосу. На промышленных объектах используются:

1. Электродвигатели (асинхронные или синхронные для мощных агрегатов), преобразующие электрическую энергию в механическую.
2. Дизельные двигатели, применяемые в качестве резервного или аварийного привода на объектах, где недопустимы перебои с электроснабжением.

Вспомогательное оборудование

Для нормальной работы станции требуется целый ряд вспомогательных систем, обеспечивающих защиту и обслуживание основного оборудования. Правильное проектирование, эксплуатация и техническое обслуживание этих компонентов важны для поддержания бесперебойной работы.

К дополнительным компонентам относятся:

• Фильтрующие элементы. Предназначены для очистки перекачиваемой жидкости от механических примесей. Всасывающий фильтр удаляет твердые частицы, предотвращая повреждение насосов и трубопроводов, защищая систему водоснабжения. Использование фильтров увеличивает срок эксплуатации оборудования и снижает риск засорения.
• Запорная арматура. Применяется для изоляции отдельных участков системы при проведении ремонтных работ и обслуживании. К запорной арматуре относятся задвижки, клапаны и краны, выбор которых определяется условиями эксплуатации.
• Подъемно-транспортные устройства. Используются для монтажа и демонтажа тяжелых компонентов, таких как крупногабаритные насосы или двигатели. К ним относятся краны, тали и лебедки.

Вспомогательное оборудование является неотъемлемой частью насосных станций, гарантирующей долговечную работу всей системы.

Системы управления и автоматики

Автоматизация промышленных процессов повышает эффективность работы оборудования и снижает необходимость постоянного присутствия персонала. Основной компонент — шкаф управления, который обеспечивает запуск, дальнейшую работу и поддержание заданных параметров.

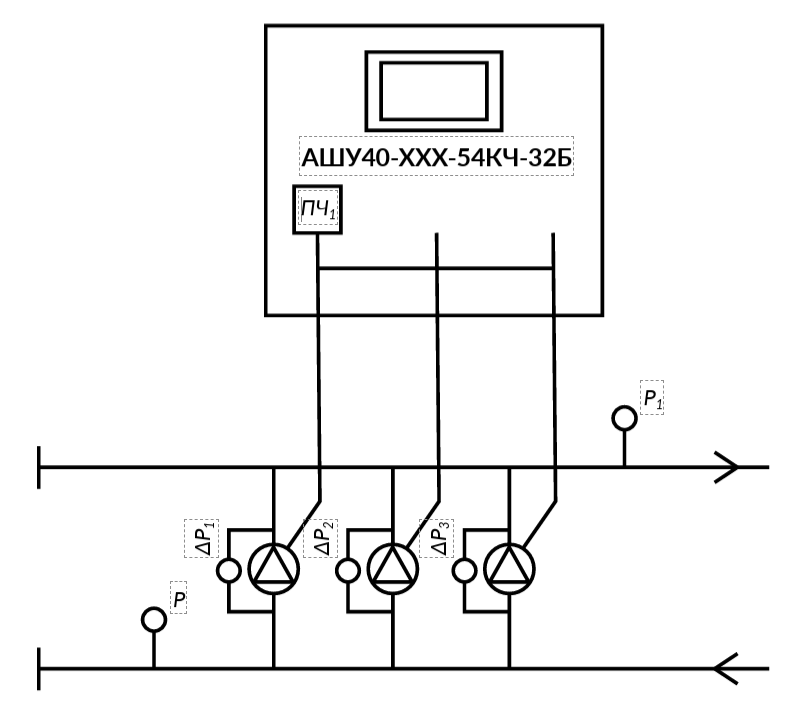

Рисунок 2. ШКАФ УПРАВЛЕНИЯ насосной станцией Альфа STREAM® С ПРЕОБРАЗОВАТЕЛЕМ ЧАСТОТЫ НА ГРУППУ НАСОСОВ

ПЧ – преобразователь частоты;

Pt – датчик давления 4...20 мА на выходе;

P – датчик давления 4...20 мА на входе;

ΔР – реле перепада давления на насосе.

В состав системы управления входят:

• Релейные и микропроцессорные системы. Они поддерживают работу оборудования на основе заданных алгоритмов. Релейные системы применяются в простых задачах, а микропроцессорные, благодаря расширенным возможностям, используются в сложных связанных технологических процессах.
• Контрольно-измерительные приборы (КИП). Датчики давления, реле сухого хода, уровня жидкости и другие служат для получения информации о состоянии процесса. Полученные данные используются для автоматической регулировки параметров. Важной функцией является защита от сухого хода, предотвращающая работу насоса без воды.
• Подсистема управления приводом. В современных установках строится на базе преобразователей частоты, что позволяет существенно экономить электроэнергию и сберегать ресурс оборудования, избегая прямых пусков двигателей.

Указанные компоненты обеспечивают эффективную и бесперебойную работу насосной станции. При грамотной реализации алгоритмов работает насосная станция в полностью автоматическом режиме, реагируя на изменения расхода воды в сети.

Какое давление должно быть в насосной станции

Давление — критический параметр, определяющий корректность работы автоматики и долговечность оборудования. Настройка выполняется под конкретную систему и зависит от требований объекта.

Стандартные значения для большинства промышленных систем:

1. При включении насоса — 1,5–2,0 бар.
2. При отключении насоса — 3,0–4,5 бар.

Разница между давлениями включения и отключения должна составлять не менее 1–1,5 бар, чтобы исключить частые пуски. В реле предусмотрены две регулировочные пружины: большая отвечает за общий диапазон, малая — за разницу между порогами.

В гидроаккумуляторе предварительно создается давление воздуха, которое должно быть на 0,2–0,3 бар ниже порога включения насоса. Например, при включении на 1,5 бар в гидроаккумуляторе устанавливают 1,2–1,3 бар. Проверку выполняют при отсутствии воды со стороны воздуха через золотник.

При настройке учитывают:

• Этажность объекта и требуемый напор на верхних точках.
• Протяженность трубопроводов и гидравлические потери.
• Характеристики насосного оборудования (максимальный напор, производительность).

Для систем горячего водоснабжения давление должно исключать парообразование при высоких температурах. Его максимальный показатель ограничен паспортными данными гидроаккумулятора и трубопроводов — обычно не более 6–8 бар.

Периодически рекомендуется проверять давление воздушной массы в гидробаке и корректировать настройки реле при изменении условий эксплуатации.

Классификация насосных станций

Классификация насосных агрегатов проводится по нескольким критериям: способу управления, типу насосного оборудования, размещению относительно уровня земли и назначению.

Рисунок 3. Методы управления насосными станциями

По методу управления

Способ управления определяет степень участия человека в эксплуатации оборудования:

• Автоматические станции. Для управления используется релейная или микропроцессорная автоматика, обрабатывающая сигналы от датчиков, измеряющих давление, уровень жидкости, напряжение сети, ток и расход.
• Полуавтоматизированные агрегаты. Оператор запускает и останавливает систему, после чего оборудование работает автоматически.
• Станции с ручным управлением. Все операции выполняются оператором, что требует постоянного присутствия персонала.
• Дистанционно управляемые станции. Управление осуществляется удаленно из центрального пункта по проводным или беспроводным каналам связи.

По типу насосного оборудования

Насосные станции различаются по типу используемых насосов, их расположению и наличию подпора. В промышленности широко применяются центробежные насосы, где рабочее колесо создает напор за счет центробежной силы. Также используются осевые (пропеллерные) насосы, предназначенные для больших расходов при малом напоре воды (ирригация, водоотведение).

По расположению различают горизонтальные и вертикальные агрегаты. Вертикальные модификации подходят для работы в ограниченном пространстве, например, в скважинах или резервуарах. Поверхностный насос устанавливается вне источника воды и соединяется с ним трубопроводом, для чего используется шланг для всасывания соответствующего диаметра.

По наличию подпора выделяют системы с подпором (для предотвращения кавитации в высоконапорных магистралях) и без подпора (для водозабора из открытых источников).

По размещению относительно уровня земли

Конструктивное исполнение станции зависит от ее расположения:

1. Наземные станции. Уровень пола машинного зала совпадает с уровнем земли, что обеспечивает удобный доступ для обслуживания и возможность въезда грузового транспорта.
2. Полузаглубленные станции. Машинный зал частично заглублен, перекрытие между ним и надземной частью отсутствует.
3. Заглубленные станции. Имеют перекрытие между машинным залом и верхним этажом, где размещается вспомогательное оборудование.
4. Подземные станции. Полностью расположены под землей, часто автоматизированы и функционируют без постоянного присутствия оператора.

По назначению

Рисунок 4. Функции станций водоснабжения

• Станции водоснабжения I и II подъема. Станции первого подъема осуществляют забор воды из природных или искусственных источников — реки, озера или колодец промышленного типа. Станции второго подъема поддерживают нормативное давление и транспортируют воду к потребителю.
• Станции водоотведения и канализации. Предназначены для перекачки сточных вод к очистным сооружениям.
• Пожарные насосные станции. Повышают давление в системе пожаротушения, могут быть автономными или интегрированными в общую сеть.
• Станции водоподготовки и фильтрации. Обрабатывают воду, удаляя примеси и доводя качество до требуемых значений.

Принцип работы насосной станции водоснабжения

Принцип действия автоматической насосной станции основан на поддержании постоянного давления в системе путем циклического включения и отключения насоса. В исходном состоянии гидроаккумуляторы заполнены водой, а давление в них находится на верхнем пределе, заданном реле. При открытии водоразборной точки давление падает, что фиксируется датчиком. Когда показатель достигает нижнего порога, реле дает команду на запуск насоса, и начинается подача воды из источника.

В процессе работы вода поступает одновременно потребителю и в гидробак до тех пор, пока давление не достигнет верхней отметки, после чего реле инициирует отключение насоса. Цикл повторяется при следующем падении давления. Важно, чтобы включение и отключение насоса происходили с оптимальной частотой, исключающей частые пуски, что напрямую влияет на ресурс электродвигателя.

Для корректного функционирования необходимо провести регулировку реле давления, установив рабочие диапазоны. При правильной регулировке учитываются параметры системы и требуемый максимальный показатель напора. Если в процессе эксплуатации наблюдаются сбои или появились капли воды на соединениях, требуется проверить целостность мембраны и герметичность гидробака.

Современные станции оснащаются частотными преобразователями, которые обеспечивают плавный пуск и поддержание постоянного давления независимо от потребления воды. Это позволяет избегать резких включений насоса и связанных с ними гидроударов. В системах горячего водоснабжения используются специальные модификации, рассчитанные на повышенные температуры.

В процессе наладки специалисты выполняют настройку реле и проверку соответствия давления воздуха в гидроаккумуляторе расчетным значениям. Для типовых реле давлениями включения и отключения обычно являются значения около 1,5 и 3,0 атмосфер соответственно, что соответствует примерно 1,5 и 3,0 бар. При необходимости можно отрегулировать реле, изменив усилие пружин.

В случае использования оборудования известных брендов, например Grundfos, заводских настроек часто достаточно для базовой эксплуатации, однако для сложных систем требуется индивидуальный подход. На объектах с высокими требованиями к надежности устанавливаются станции с максимальным напором, способные обеспечить подачу на верхние этажи или в удаленные точки.

Преимущества в использовании автоматической станции

Модульные насосные станции (МНС) представляют собой комплексные инженерные сооружения, состоящие из отдельных функциональных блоков. Такой подход обладает рядом преимуществ.

• Унификация и стандартизация. Использование стандартных модулей упрощает монтаж и сокращает время сборки. Типовые конструкции имеют унифицированные крепежные элементы и присоединительные размеры, что исключает риск несоответствия компонентов. Сборка выполняется по отработанной схеме без дополнительных подгонок. При проектировании учитывается, что установку насосной станции необходимо выполнять в строгом соответствии с технической документацией.
• Заводская готовность. Основной объем работ (монтаж насосов, трубопроводной обвязки, шкафов управления, КИПиА) выполняется в заводских условиях. На площадке требуется только подключение к внешним сетям и минимальная настройка, что значительно снижает трудозатраты и время строительства. В заводских условиях легче обеспечить качество сборки и провести необходимые испытания. Рекомендуется проверять работоспособность всех систем до отгрузки заказчику.
• Простота обслуживания. Конструкция модульных станций обеспечивает удобный доступ к основным компонентам для технического обслуживания и ремонтных работ. Все узлы расположены согласно сервисным требованиям с соблюдением нормативных расстояний. Агрегаты сгруппированы по типу обслуживания, замена расходников не требует демонтажа смежного оборудования. При эксплуатации важно, чтобы насос мог включаться и отключаться без лишних нагрузок, что достигается своевременным обслуживанием автоматики.

Продукция компании МФМК

ООО «ГК МФМК» специализируется на комплексных инжиниринговых решениях, выполняя проектирование, производство и поставку насосного оборудования для жилищного строительства, энергогенерации и тяжелой промышленности. Компания использует современные технологии и стандартизированные методики, обеспечивая высокое качество и надежный результат.

Насосные установки Альфа Stream®

Относятся к категории модульного оборудования и разработаны для эксплуатации в различных инженерных системах: водоснабжении, пожаротушении, отоплении и кондиционировании. Они поддерживают стабильность работы в любом режиме, обеспечивая заданное давление в трубопроводах.

Рисунок 5. Насосные станции Альфа STREAM®

Преимущества установок:

• возможность обслуживания без остановки работы;
• диагностические модули для выявления неисправностей;
• отказоустойчивая автоматика;
• автоматизированный контроль параметров в реальном времени.

При производстве применяются технологии, обеспечивающие продолжительный срок службы. В установках используются гидроаккумуляторы оптимального объема, рассчитанные на интенсивную эксплуатацию.

Рисунок 6. Преимущества насосных станций Альфа STREAM

При производстве применяются технологии, которые обеспечивают продолжительный срок службы оборудования.

Шкафы управления Омега Control®

Оборудование разработано для автоматизации и контроля насосных комплексов в сетях водоснабжения, отопления, пожаротушения и водоотведения. Шкафы поддерживают стабильную работу агрегатов, регулируют производительность и поддерживают заданные параметры в контурах ГВС и ХВС.

Преимущества:

• простота эксплуатации и энергоэффективность;
• адаптация для работы в автоматическом режиме с минимальным вмешательством оператора;
• обеспечение бесперебойной работы, снижение риска аварий.

Шкафы управления гарантируют длительную и безотказную работу всего комплекса, контролируя параметры и предотвращая аварийные ситуации. При использовании автоматической станции с качественной системой управления вероятность сбоев сводится к минимуму.

Блочные тепловые пункты Сигма Heat®

Блочный тепловой пункт Sigma Heat® — готовое модульное решение для систем теплоснабжения, в котором на единой раме устанавливается оборудование ведущих производителей. Пункты предназначены для работы в системах отопления, ГВС и приточной вентиляции на жилых, коммерческих и промышленных объектах.

Характеристики:

• Модульность и масштабируемость — адаптация под изменяющиеся нагрузки, возможность подключения дополнительных блоков.
• Оптимизация теплопотребления — автоматика регулирует параметры теплоносителя, снижая энергозатраты.
• Быстрый монтаж — минимальное количество соединений и заводская готовность сокращают сроки ввода.
• Мобильность — возможность демонтажа и переноса на другой объект.

БТП Sigma Heat® изготавливается в соответствии с проектными требованиями, комплектуется насосным оборудованием, теплообменниками, запорной арматурой и автоматикой. Регулирование расхода и температуры происходит в автоматическом режиме.

Заключение

Насосные станции представляют собой сложные инженерные разработки, обеспечивающие работу системы водоснабжения, водоотведения, пожаротушения и промышленных процессов. Современное оборудование оснащается автоматикой и энергосберегающими технологиями, что повышает надежность и экономичность. При выборе станции для конкретного объекта важно учитывать требуемые параметры: производительность, напор, условия размещения и степень автоматизации. Использование модульных решений и продукции проверенных производителей, таких как компания МФМК, позволяет гарантировать долговременную и бесперебойную эксплуатацию. Корректный монтаж и своевременное обслуживание обеспечивают стабильный напор и эффективную подача воды в систему на протяжении всего срока службы.
