Башня «Эволюция», деловой комплекс Москва-Сити
г. Москва
Коммерческая недвижимость
Задача
Автоматизация спринклерной системы пожаротушения и пожарного водопровода башни "Эволюция". Все оборудование расположить на трёх уровнях башни.
Решение
Автоматизация спринклерной системы пожаротушения и пожарного водопровода башни "Эволюция".
Состав оборудования:

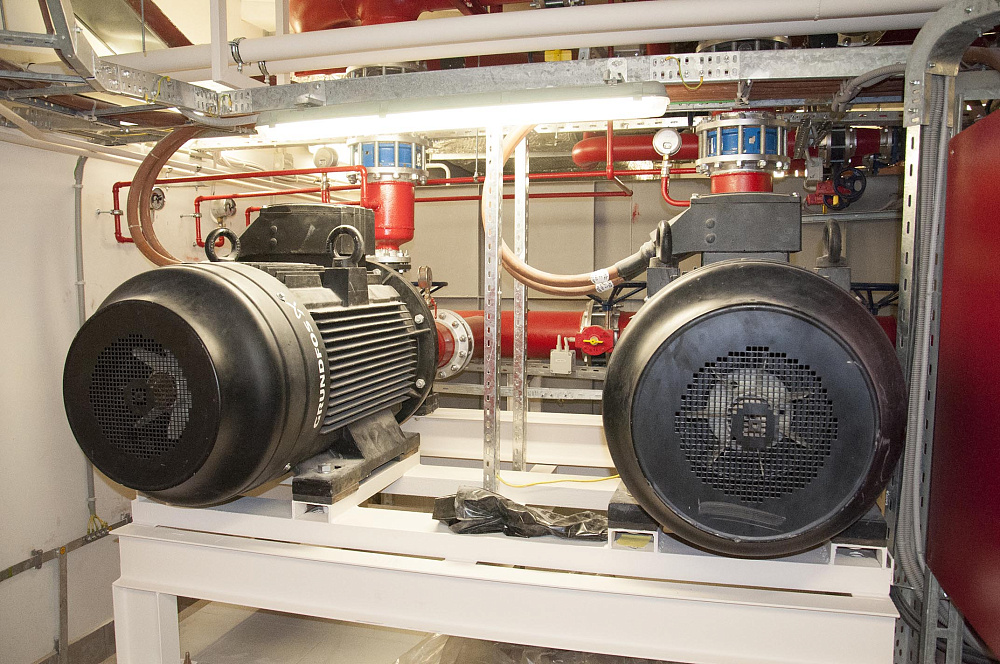

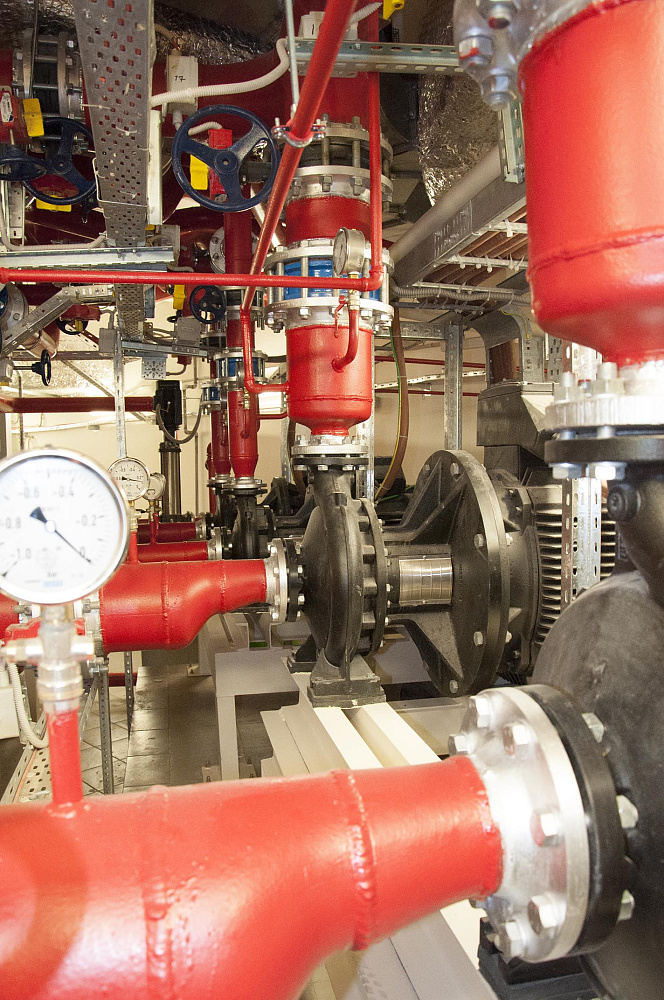

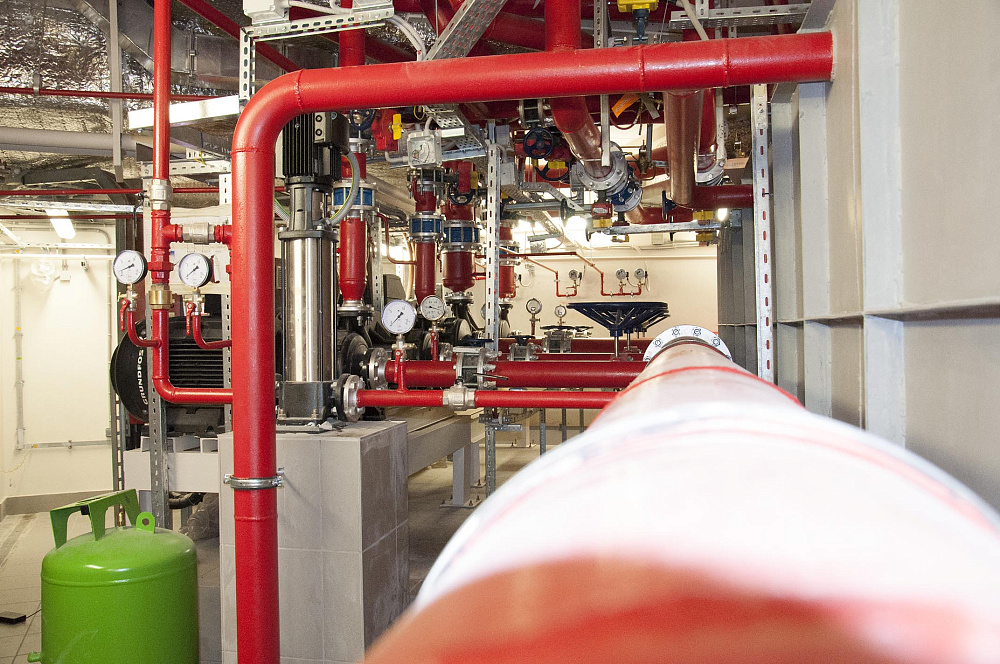

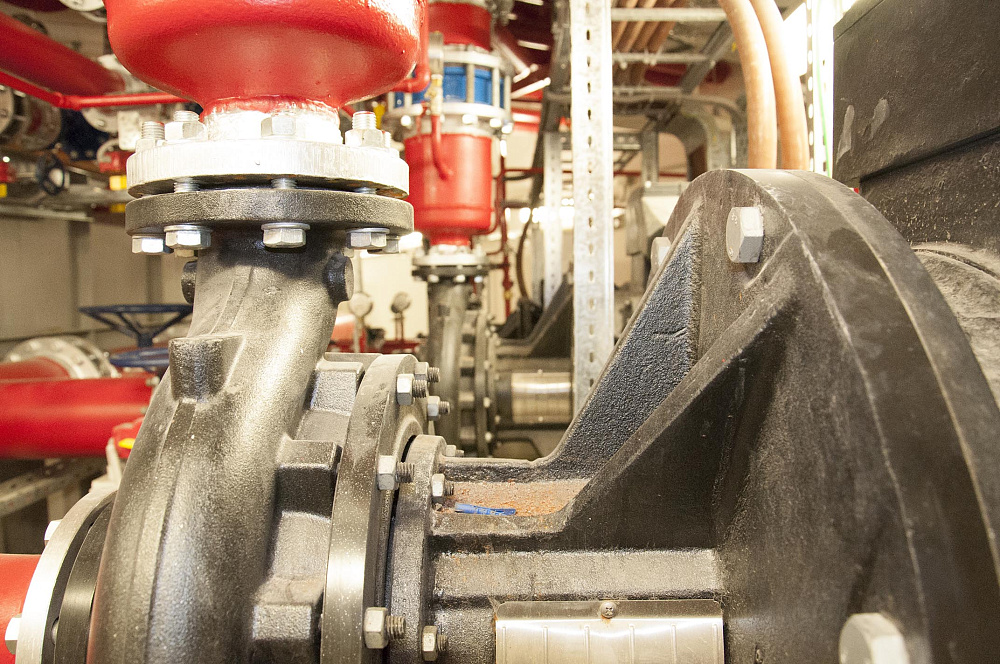

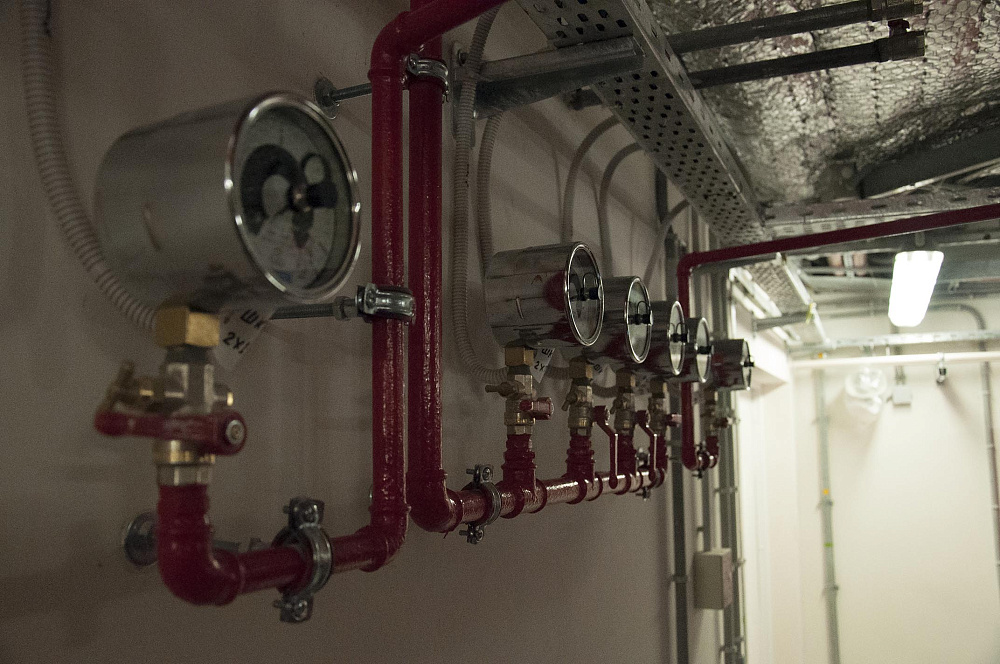

- 12 насосных станций мощностью от 4 кВт до 184 кВт.
- 127 электрифицированных задвижек.

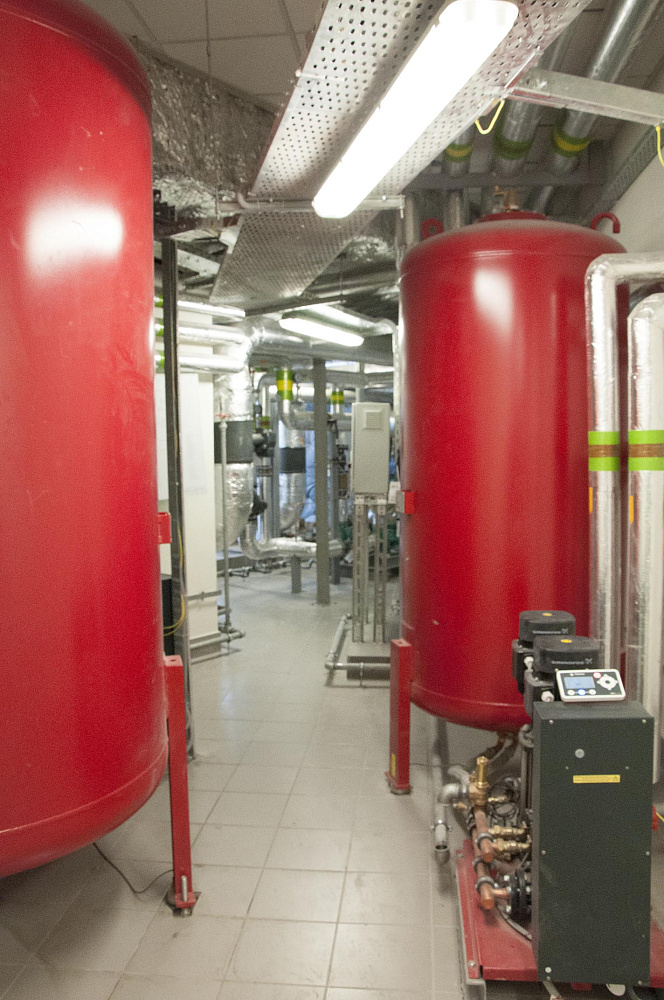

- 4 пожарных резервуара.
Вывод информации о состояниях станций на АРМ оператора, ведение журнала событий, как локально на станциях, так и на АРМ. Хранение архива глубиной в 1 год.
Реализация каскадного заполнения противопожарных емкостей на технических этажах.
Релейная защита переполнения противопожарных емкостей на технических этажах.
Передача сигналов о состоянии системы управления насосов пожаротушения в МЧС в систему СМИС.
Система была реализована на ПЛК Siemens S7-1200.
Интерфейс связи между шкафами диспетчеризации RS-485.
SCADA система предложенная нами и утвержденная заказчиком - Indusoft Web Studio компании Invensys, входящую в Schneider Electric.

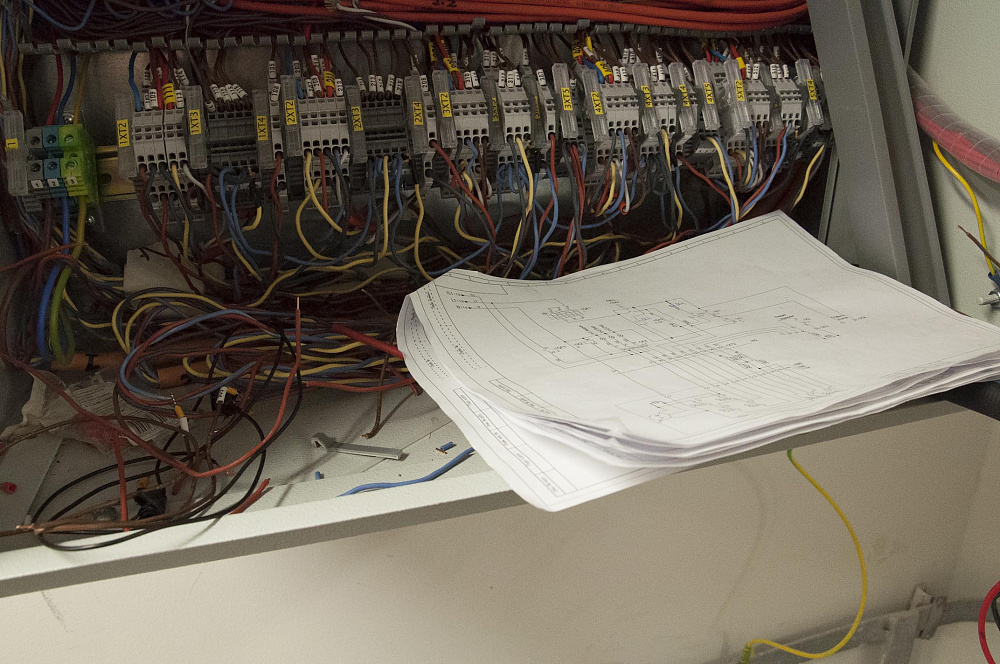

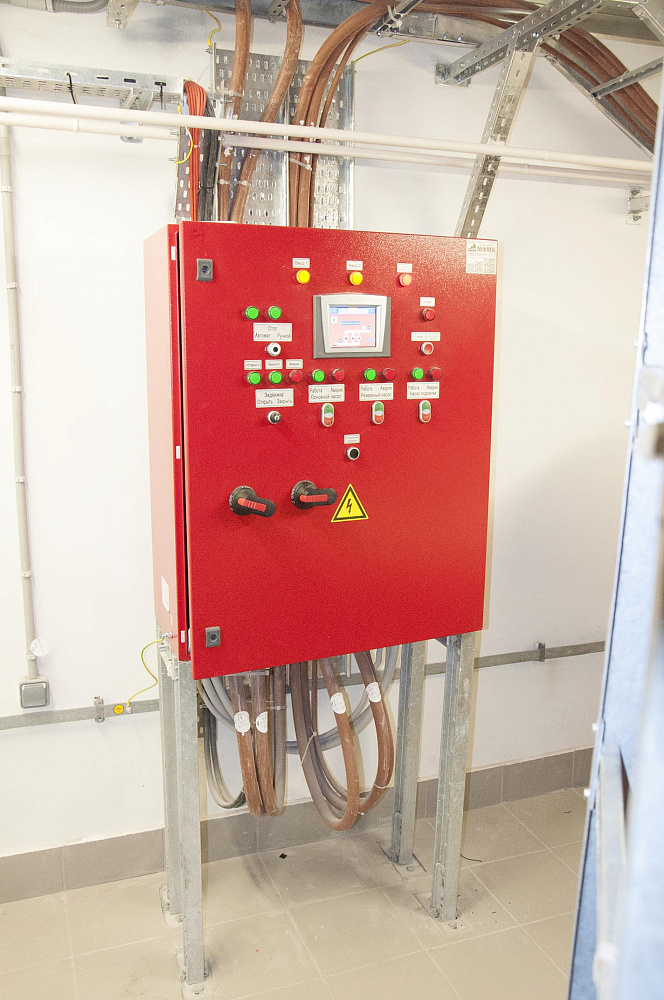

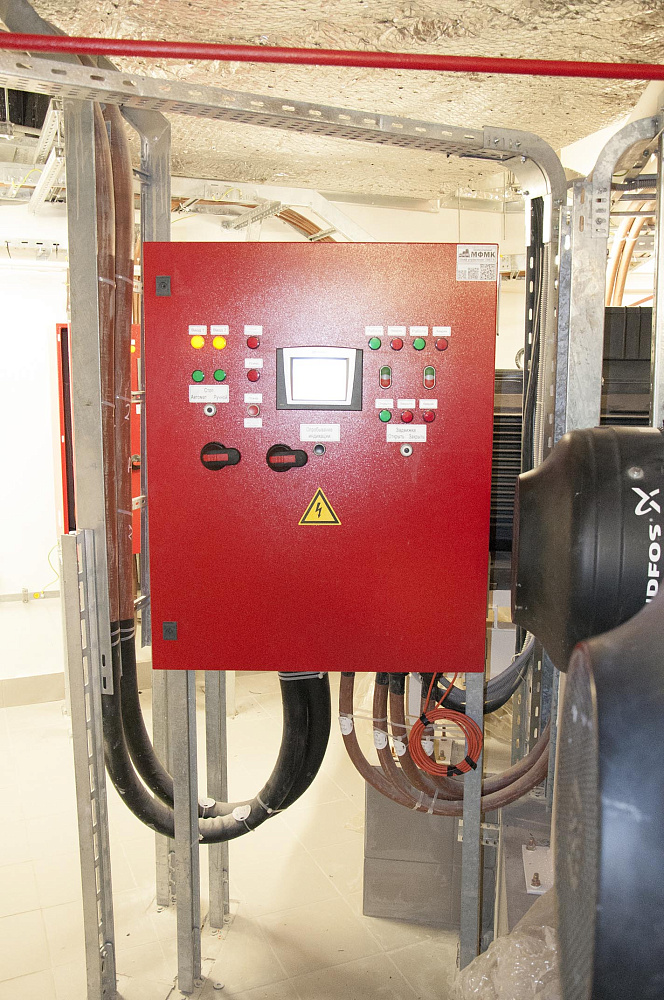

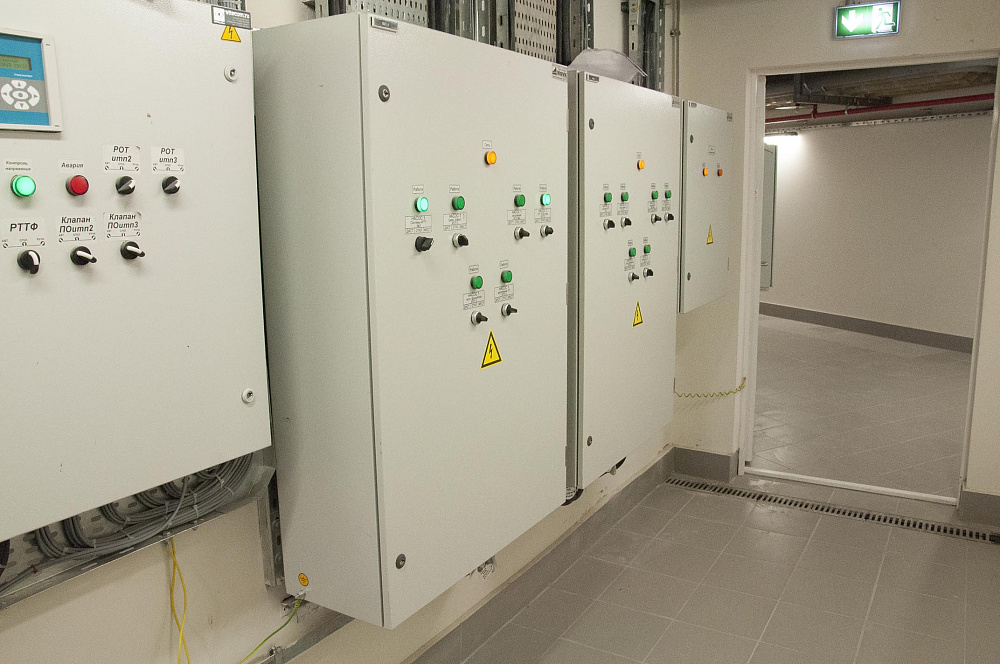

Шкафы управления насосными станциями производства компании ГК МФМК
АСУ состоит из трёх частей:
- Управление насосными станциями
- Управление электрифицированными задвижками
- Система диспетчеризации
Алгоритм пожаротушения описан соответствующими ГОСТами.
Шкафы диспетчеризации собирают сигналы о состоянии каждого шкафа управления насосами пожаротушения. Передает, собранную информацию в шкаф диспетчеризации, который находится в операторской рядом с АРМ оператора. Этот шкаф выполняет функции контроля связи с другими шкафами диспетчеризации и связи с АРМ, также он передает данные о состоянии насосов пожаротушения в систему СМИС МЧС.
АРМ оператора фиксирует состояние и отображает на мнемосхемах состояние системы насосов пожаротушения, также ведет журнал событий, которые хранятся в базе данных SQL Express в течении года. SCADA система также следит за действиями пользователя и ведет отчеты обо всех действиях выполненных пользователем.
Также реализована релейная защита от переполнения противопожарных емкостей на технических этажах на случай, если шкаф диспетчеризации будет обесточен во время наполнения емкостей.
